Назначение
Применяется для электроснабжения строительных, промышленных, поселковых, нефтегазодобывающих и городских населенных пунктов.
Описание
Подстанция конструктивно выполнена в виде металлического каркаса из листовой стали без утеплителя, соединенной болтами. Возможно изготовление подстанции из панелей типа «сэндвич». По требованию заказчика в подстанции устанавливается оборудование для обогрева.
Подстанция комплектуется разъединителями типа РВЗ 10/630, с автогазовыми выключателями нагрузки типа ВНП, ВНА, предохранителями ПКТ или по специальному заказу вакуумными выключателями типа ВВ/ТEL, элегазовыми моноблоками типа RM – 6, также возможна установка оборудования и коммутационных аппаратов других производителей, имеющих сертификат соответствия.
На стороне низкого напряжения устанавливаются шкафы, предназначенные для распределения электрической энергии, защиты от перегрузок и токов короткого замыкания, отходящих линий, шкафы комплектуются выключателями разъединителями, рубильниками, предохранителями, стационарными автоматическими выключателями.
Классификация
— Киосковая (проходная, тупиковая);
— Кабельный;
— Воздушный;
— Воздушный;
— Кабельный;
— Воздушный;
— Воздушный;
— C одним;
— C двумя;
— C двумя;
— С масляным;
— С герметичным масляным.
— С герметичным масляным.
Технические характеристики
Ниже приведены характеристики установки:
| Параметр | Значение |
|---|---|
| Номинальная мощность, кВА | 400-630 |
| Номинальное напряжение на стороне ВН, кВ | 6-10 |
| Номинальное напряжение на стороне НН, В | 380 / 220 |
| Номинальный ток отходящих линий, А | 25, 40, 63, 100, 160, 250, 400, 630 |
| Габаритные размеры, мм | 2000 х 2250 х 4500 |

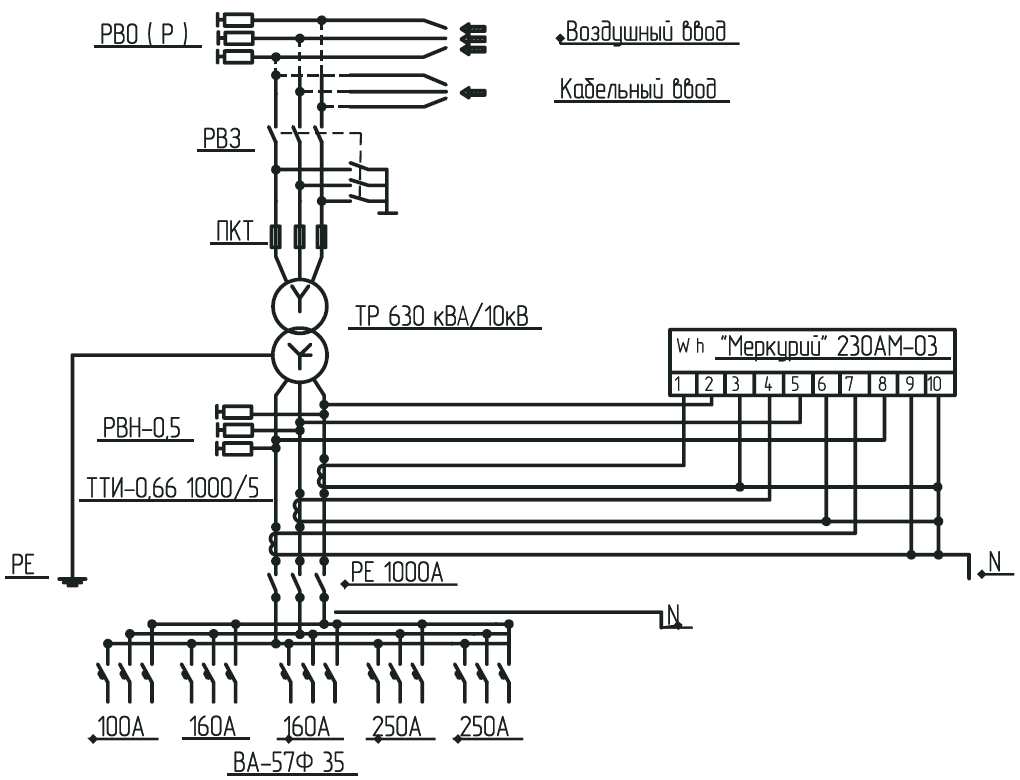

Схема монтажная

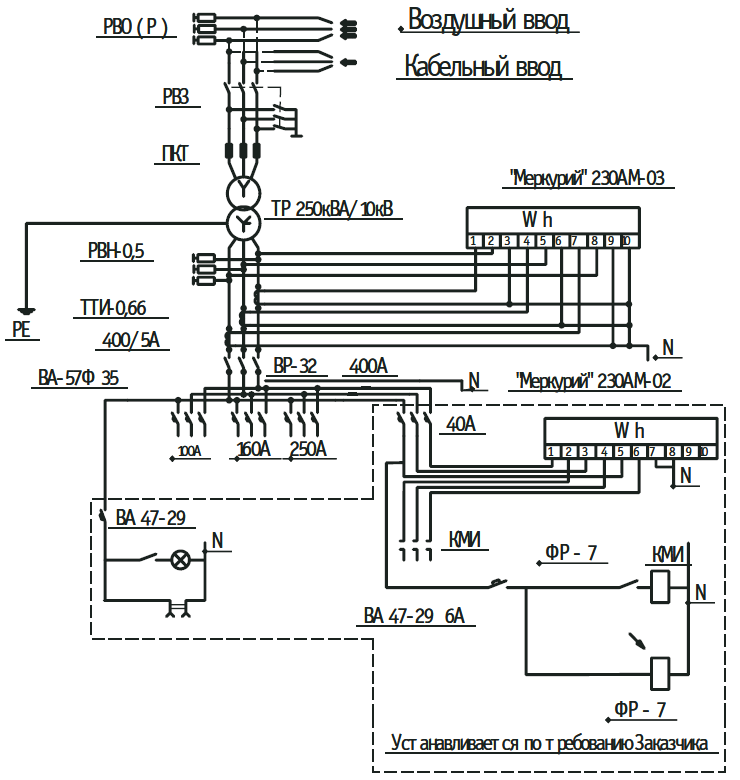

Схема монтажная с камерой КСО

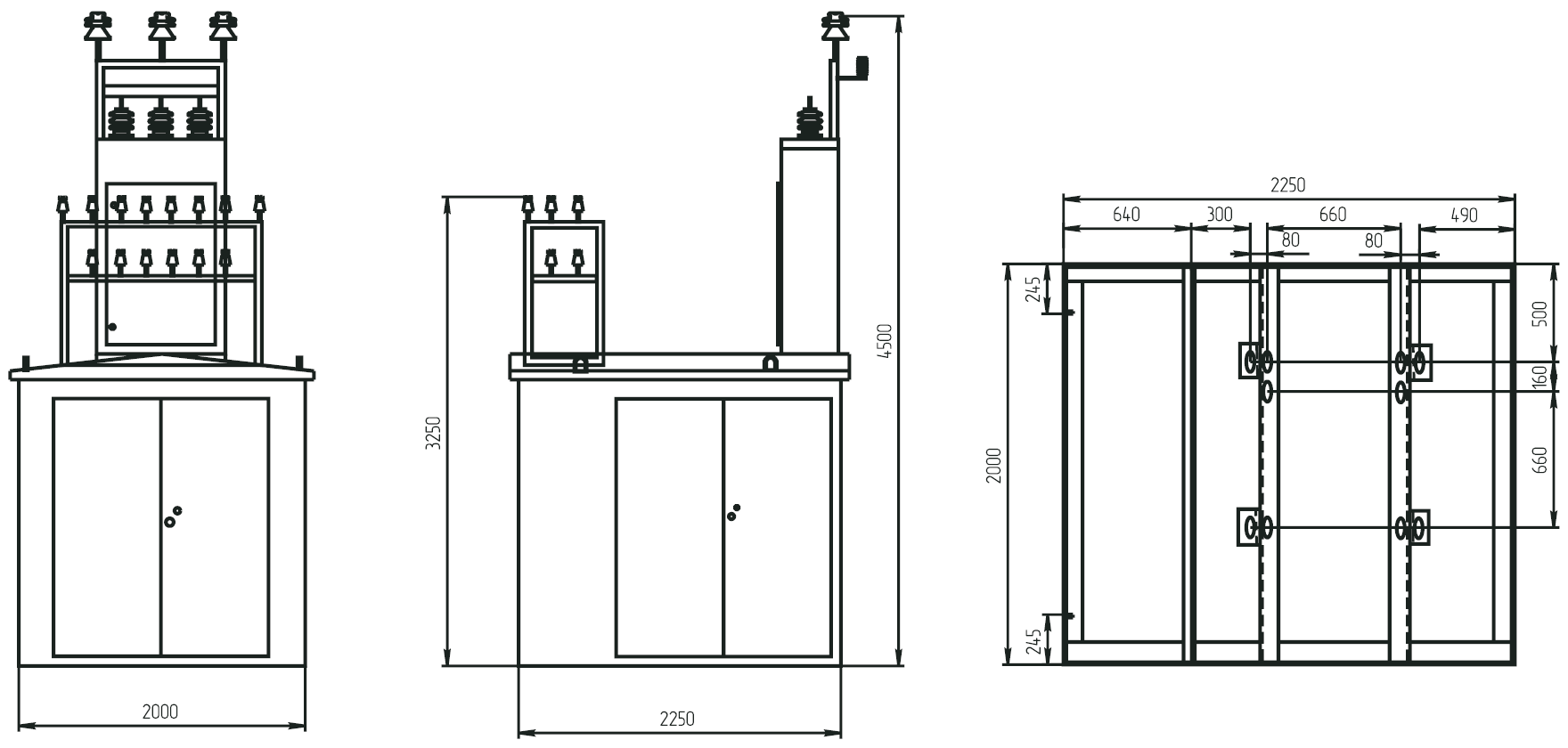

Размеры

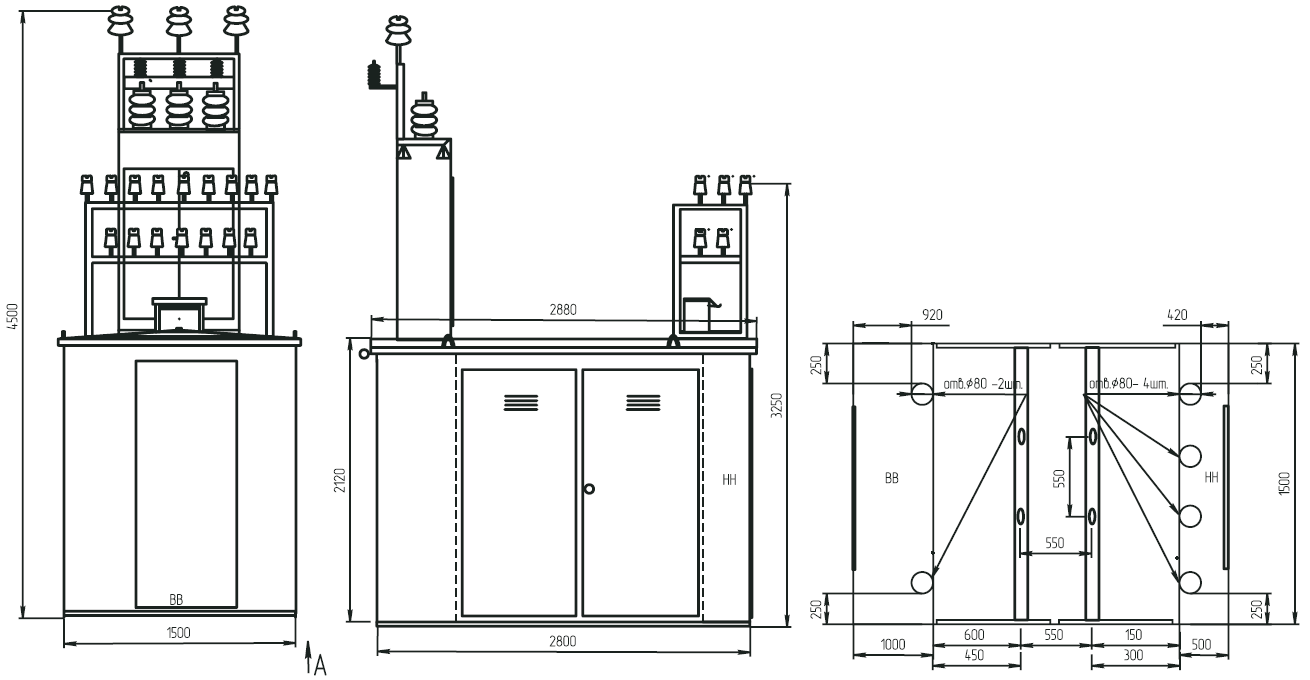

Размеры с камерой КСО
